帶RS485通訊功能的變頻器專用數顯轉速表

帶RS485通訊功能的變頻器專用數顯轉速表，是指接收變頻器輸出的4~20ma或0~10V模擬量信號，將模擬量信號轉換為具體的轉速顯示，同時要具備RS485通訊功能，可以和PLC或電腦等上位機進行數據傳送的數顯表。

北崎DU4S系列變頻器專用數顯轉速表，接收4~20ma信號或0~10V信號，并將信號轉換為對應的轉速大小。同時具備RS485通訊功能，采用標準的MODBUS-RTU通訊協議。在配備有RS485通訊的同時還可以配備上下限報警功能，既實現數據傳送，也可以實現繼電器信號輸出功能。

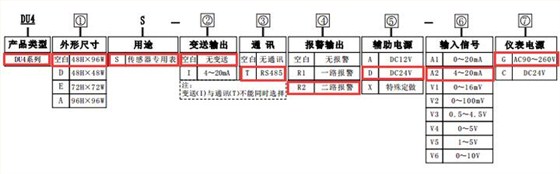

比如說型號：DU4S-TR2D-A2G，功能參數如下圖紅框所示。

這個型號接收變頻器輸出的4~20ma信號，并將4~20ma信號轉換為具體的轉速大小顯示。4~20ma對應的轉速值用戶可以自己設置。比如說可以設置為4~20ma對應轉速大小為0~50.00RPM，或者設置為4~20ma對應轉速大小為0~800.0RPM。DU4S變頻器專用數顯轉速表可以設置的最大值為4~20ma對應顯示0~9999RPM。

這個型號的變頻器專用數顯轉速表具有RS485通訊功能，采用MODBUS-RTU標準通訊協議，可以與PLC或電腦等上位機進行數據傳送。同時這款數顯表還可以設置上限報警值和下限報警值，當測量值大于設置值1時輸出繼電器信號，當測量值小于設置值2時另一個繼電器輸出。繼電器可以過3A以下電流，當要控制的設備電流峰值（要注意一定是電路的最大值，而不是設備穩定時的電流值）低于3A時，可以用繼電器信號直接控制。如果要控制的設備電流峰值高于3A低于10A可以配中間繼電器使用，如果高于10A可以配交流接觸器使用。

如果上位機的程序完備，還可以直接在上位機上直接修改報警值，無須通過數顯表的菜單進行設置。使用更方便簡單。

DU4S變頻器專用數顯轉速表在設置報警值時要注意，上限值要用上限報警方式，下限值用下限報警方式。因為這款表可以由用戶自己定義是上限報警還是下限報警，所以有時會出現上限值設置了下限報警，下限值反而用了上限報警。

這款表的轉速單位標簽可以是RPM，也可以是R/min。

DU4S變頻器專用數顯轉速表鏈接：http://www.cnxinnan.com/Products/bqdqdu4sxl.html

北崎專注生產數顯工業儀表10多年，為用戶提供專業的數顯工業用儀表，為用戶解決儀表使用的實際問題。北崎新款高速采樣的數顯電流表、數字電壓表、數顯功率表，測量快，反應快，主要用于自動化設備配套。歡迎來電咨詢，來廠參觀。地址： 廣東省中山市小欖鎮榮華南路8號（泗涌工業村F幢），電話：0760-22112006
