數顯電流表的報警是什么

我們通常對報警的第一反應就是有聲音有燈光的報警。但數顯電流表的報警其實是一個繼電器信號。這個繼電器信號是一個常開或常開常閉觸點。

繼電器信號是一個無源開關量信號，有繼電器功能的數顯電流表，都會配置有報警條件設置菜單，用戶可以在菜單中設置相應的數值。當測量的電流值處在報警范圍內時，繼電器動作，常開變常閉。當電流值處在報警范圍外時，繼電器復位。

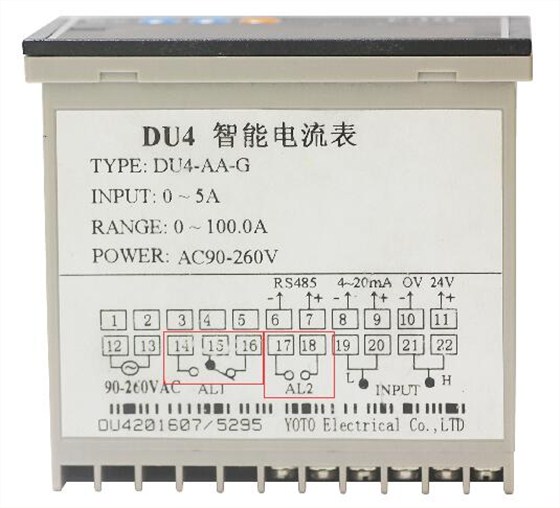

以北崎DU4系列數顯電流表為例。

AL1是一組常開常閉觸點，當數顯電流表不報警時，14和15斷開，15和16閉合。當數顯電流表報警時，14和15閉合，15和16斷開。AL2是一組常觸點，不報警時斷開，報警時閉合。

可以通過繼電器通斷來控制聲光設備，實現聲光報警。但使用時要注意，繼電器只能過3A以下的電流，如果電流過大不能直接用儀表的繼電器通斷來控制，需要外接一個“中間繼電器”或“交流接觸器”使用，實現二次控制。
