數顯電流表配分流器會影響測量的精度嗎

數顯電流表配分流器怎么接線，接線過程中有哪些注意事項數顯電流表配分流器會影響測量的精度嗎？答案是會，分流器會有個誤差，數顯電流表也有個誤差，兩個產生的誤差相加就是總的誤差范圍。我們以北崎DU4系列數顯電流表為例來說明。

DU4系列數顯電流表圖片

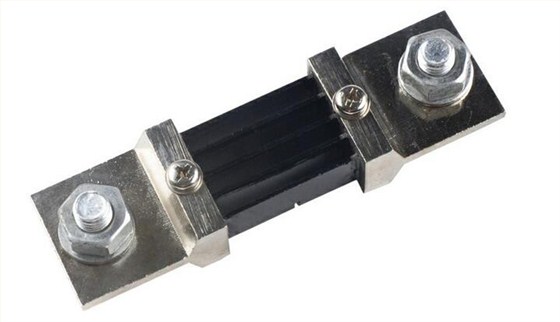

分流器的圖片（上述圖片只是樣式之一，僅供參考）

DU4系列數顯電流表“直流100A量程”配“100A：75mv”的分流器使用。誤差計算方法如下：

DU4數顯電流表的誤差計算公式：誤差=量程*精度=100A*0.3%=0.3A（有正負0.3A的誤差）

那整體的誤差值為：整體誤差=儀表誤差+分流器的誤差=0.3A+分流器的誤差

DU4系列數顯電流表鏈接：http://www.cnxinnan.com/Products/du4xldlb.html

在這要提醒大家，配什么品牌的分流器沒關系，但有兩點需要注意。首先，數顯電流表和分流器的參數必須保持一致，測量的結果才準確。通俗的說：100A量程的表配“100A：75mv”分流器，400A量程的表配“400A：75mv”分流器。其次，注意分流器的誤差，而不是精度。市面常見的分流器精度為0.5%，怎么通過這個精度計算誤差，一定要了解清楚。
