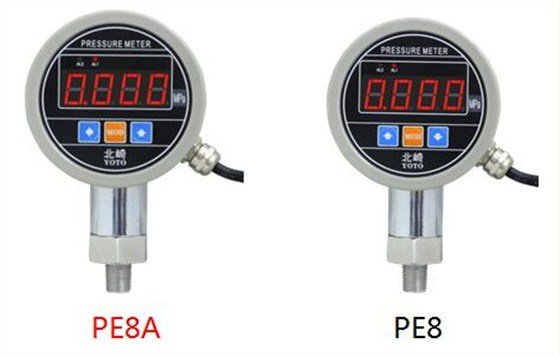

數顯壓力表PE8A在PE8的基礎上做了哪些改變
數顯壓力表PE8A在PE8的基礎上做的改變主要有四個:面貼、操作菜單、通訊協議、材料

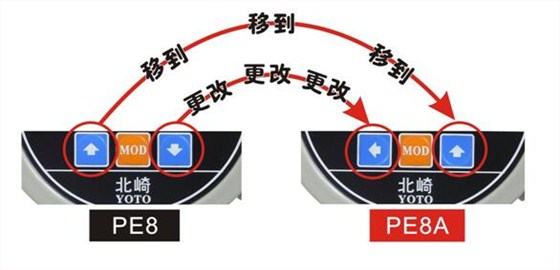

一、面貼的變化:“上方向鍵”移動到了右邊,“下方向鍵” 移動到左邊,并改為“左方向鍵”

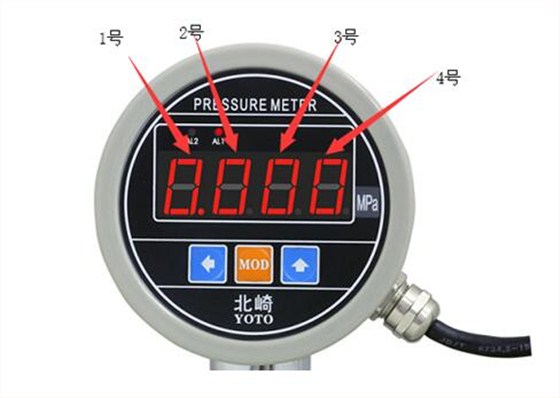

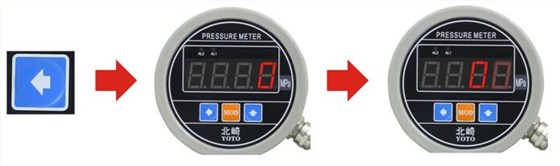

“左方向鍵”又叫“移位鍵”,用于移動要修改的位置,可以單獨修改1、2、3、4號數碼管的數值,使操作更加簡單
二、操作菜單變化:細分操作菜單,簡化操作流程

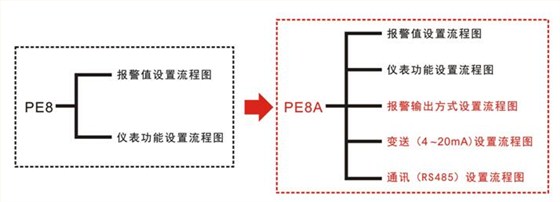

操作菜單從原來的2大類增加為現在的5大類,從PE8“儀表功能設置流程圖”中細分出三大類菜單:
1、所有“與報警相關”的菜單提取出來,歸類為“報警輸出設置流程圖”
2、所有“與變送相關”的菜單提取出來,歸類為“變送(4-20mA)設置流程圖”
3、所有“與通訊相關”的菜單提取出來,歸類“通訊(RS485)設置流程圖”
細分之后,用戶可以直達報警設置、變送設置和通訊設置,減少了中間過程,操作更簡單明了。
第一類:報警值菜單
無需密碼即可進入,用戶在這里修改報警值的大小。雖然這兩個菜單“與報警相關”,但我們?nèi)匀粚⑺麊为殮w類,是為了方便一線操作人員隨時修改報警值。
第二類:儀表基礎功能設置
進入密碼”0055”,用戶在這里修改小數點、滿度值、零點值、修正系數、采樣速度、零點屏蔽、修正值
第三類:報警方式設置
進入密碼“0066”,這里歸納了除報警值以外所有與報警相關的菜單(考慮到一線工作人員需要經常設置報警值,因此報警值的設置單獨提取出來歸為一類,方便隨時修改報警值大小)。用戶可以在這里設置“上限報警”、“下限報警“,”報警回差”,“死區”(不報警的區域)
第四類和第五類:4~20mA和485通訊設置
進入密碼都是“0077”,由于這兩個功能不能同時配備,所以共用了同一密碼,根據訂購時要求的功能,輸入“0077”會進入到相應的功能菜單。
三、采用新的通訊協議
四、統一材料,統一精度
傳感頭統一采用擴散硅,精度統一為0.5%F.S
