DU4系列共有4種尺寸，今天我們向大家詳細介紹DU4D，48*48這款智能電流電壓表的接線端子。

DU4D共有10個接線端子，左右各5個，編碼順序從右上到左下，分別是1、2、3、4、5、6、7、8、9、10。

這10個端子并不是所有用戶都能用，輸出端子只有選擇了相應輸出功能的用戶才能用。

接下來我將按順序分別對這10個端子一一加以說明：

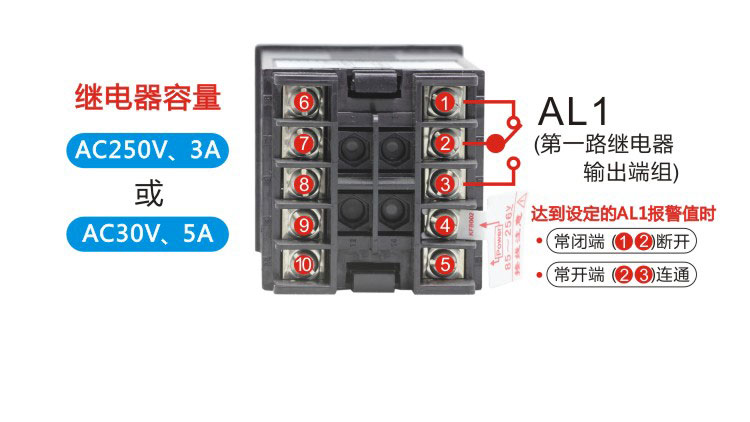

1號、2號、3號端子是“第一路繼電器輸出端組”，1號、2號是“常閉端”，2號、3號是“常開端”。當測量值達到預先設置的第一路報警值時，1號、2號端子斷開，2號、3號端子連通。這組端子只有選擇配備了“一路報警功能”的儀表才會有。需要注意的是：繼電器容量是“AC250V、3A或AC30V、5A”，用于控制設備時請務必考慮繼電器的容量。

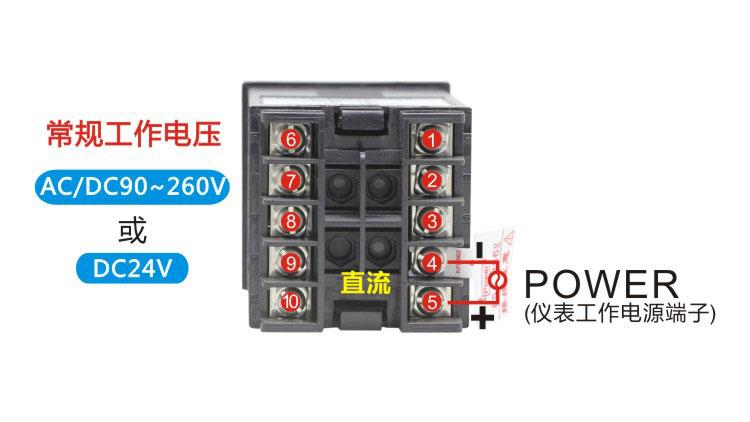

4號、5號端子是“儀表工作電源端子”，DU4D常規工作電壓是交流或直流90~260V，也可以改直流24V電源。交流供電時不分正負極，直流供電時注意正負極， 5號為“正極”， 4號為“負極”。

6號、7號、8號端子選擇配備的功能不同，端子的作用也不同，共分為3種情況：

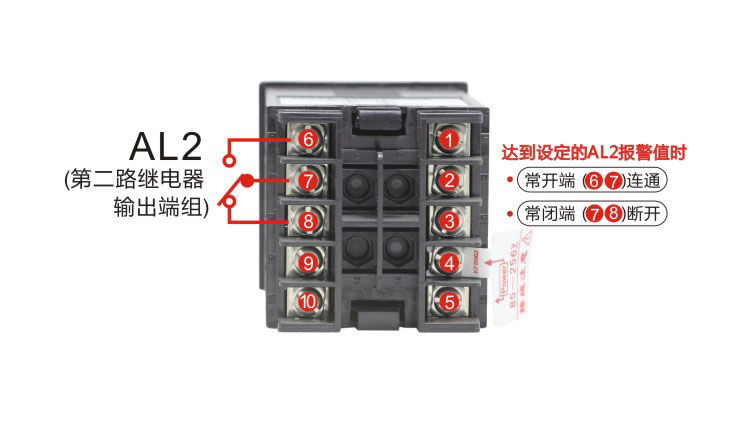

第一種情況：選擇“二路報警功能”時，6號、7號、8號端子是“第二路繼電器輸出端組”，6號、7號是“常開端”，7號、8號是“常閉端”。當測量值達到預先設置的第二路報警值時，6號、7號端子連通，7號、8號端子斷開。

第一路報警和第二路報警，哪一路是上限，哪一路是下限是可以自由設置的。第一路報警可以是上限，也可以是下限，第二路報警一樣可以是上限，也可以是下限。也就是說“二路報警”可以組合為“上下限報警”或者“兩個上限報警”以及還能組合成“兩個下限報警”

第二種情況：選擇“4~20mA模擬量輸出功能”時，6號、7號端子是4~20mA輸出端子，6號為“正極”，7號為“負極”。8號端子沒有作用。

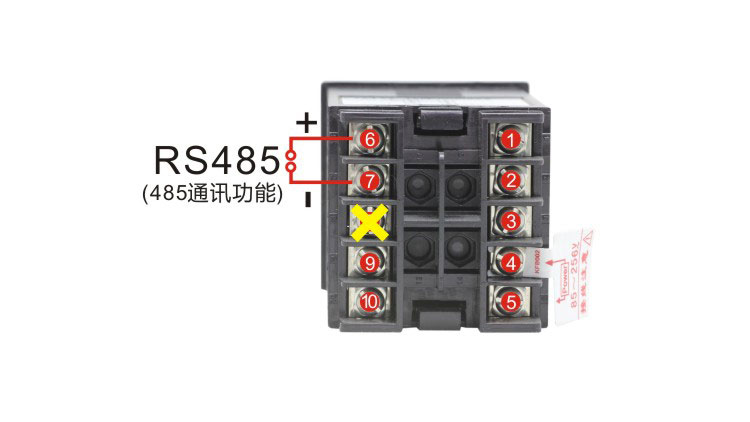

第三種情況：選擇“485通訊功能”，6號、7號端子是485通訊輸出端子，6號為“正極”，7號為“負極”。8號端子沒有作用。

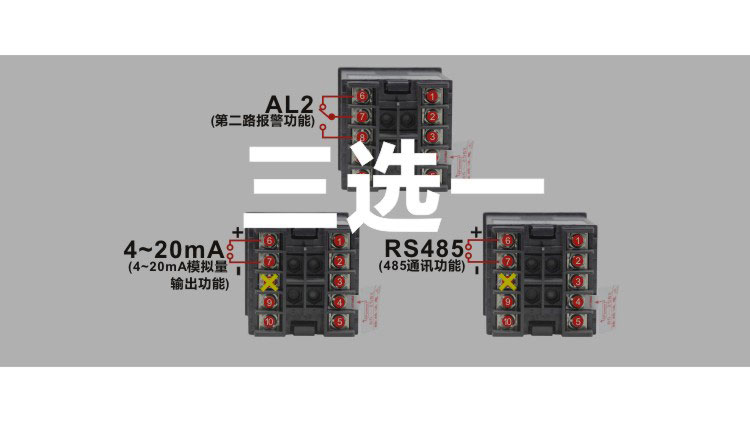

DU4D由于尺寸小，端子數量有限，“第二路報警功能”和“4~20mA模擬量輸出功能”以及“485通訊功能”只能“三選一”

9號、10號端子是測量輸入端子。

數顯電流表接線時，將電流表串聯到待測電路中去；數字電壓表接線時，將電壓表并聯到待測電路中去。

需要注意的是：電流表測量5A以上電流時，不要直接接入儀表測量，直流要配75mV變比分流器使用，交流要配5A變比互感器使用。電壓表測量500V以上電壓時，需要配100V變比互感器使用。另外，如果你使用的是特殊變比，也可以做，但在訂購時需要特別向客服說明。
