很多人不知道數顯電流表配互感器怎么接線，這個問題光靠描述也確實很難回答，所以讓我們來看一個實例。通過實例更容易了解互感器怎么接線，以及在接線中應該注意哪些事項。
我們以北崎的DU4系列數顯電流表為例。

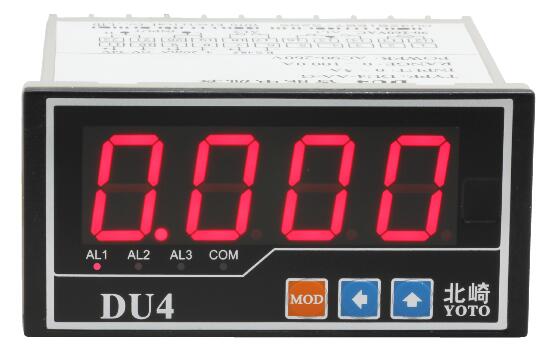

（正面圖）

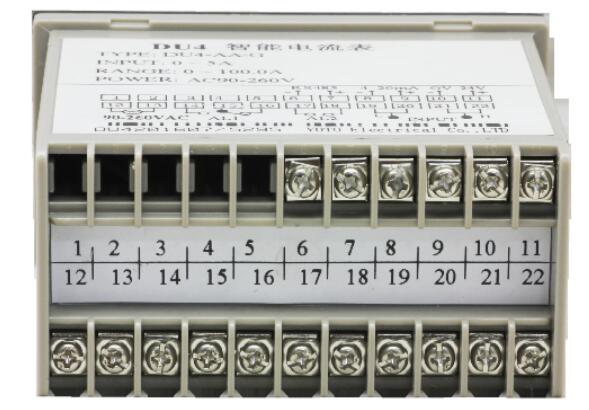

（背面接線端子圖）

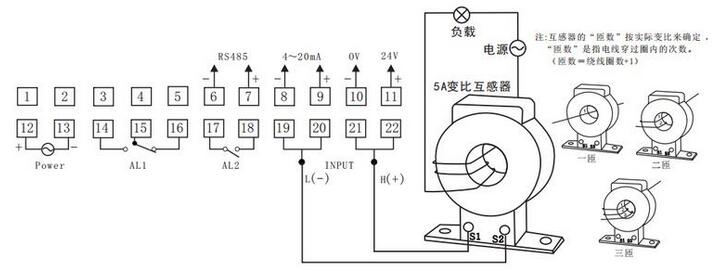

（DU4數顯電流表配互感器接線圖）
此圖來自北崎DU4數顯電流表電子版說明書
從上圖我們可以清晰的看到，數顯電流表接互感器時應該如何接線。首先儀表測量的是互感器變比（降低）之后的電流，通常都是0~5A的電流值。其次儀表顯示的是實際大小值，而不是降低后測量出來的值。因為儀表會將降低后測出來的值乘以降低的倍數，還原為實際電流值顯示。

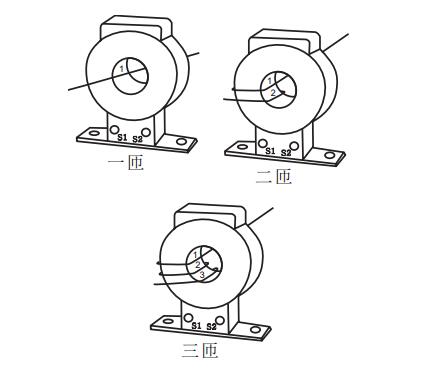

使用互感器測電流有個要注意的地方，常規的互感器有個繞圈“匝數”。如果測量不準，通常問題就出在繞圈“匝數”不對。很多人會將匝數理解為線繞互感器的圈數，這其實是不對的。一匝指的是有一根線穿過互感器，也就是說“一匝”其實繞圈數為0。仔細看下圖就可以發現這個問題。
另一個測不準的原因就是儀表的菜單設置不對。DU4系列數顯電流表和互感器配套使用時，DU4的”FH菜單“必須與互感器保持一致。比如說互感器的規格是”75A：5A“那么”FH菜單“應設置為75，如果互感器的規格是”200A：5A“，那么”FH菜單“應該設置為200。
DU4系列數顯電流表鏈接：http://www.cnxinnan.com/Products/du4xldlb.html
