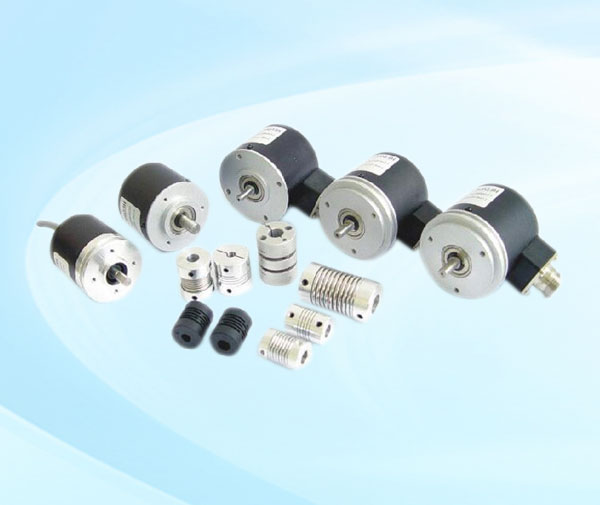

ES系列-旋轉編碼器

1、多種圓柱結構選擇：38、52、62、實心軸、空心軸、半空心軸
2、多種輸出方式選擇：電壓輸出、集電極開路輸出、推拉輸出、驅動器輸出等
3、體積小巧，重量輕，彈性聯接軸，安裝方便，接線簡單，經濟實用，抗干擾能力強
4、脈沖數從10～5000cpr，廣泛地適用于輕工、機械、紡織、電纜行業的測速、計長等

訂購熱線：0760-22112006

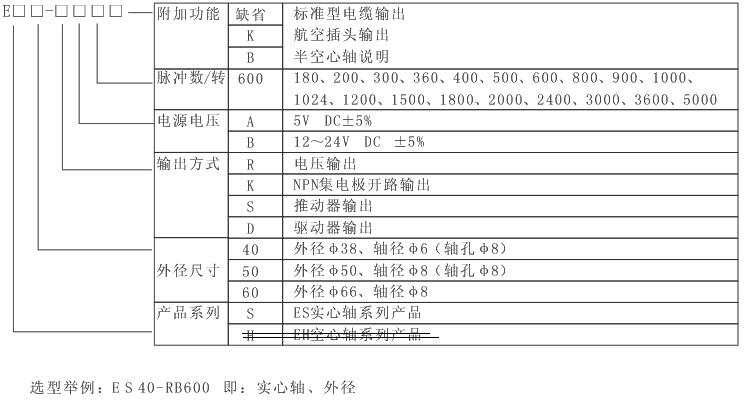

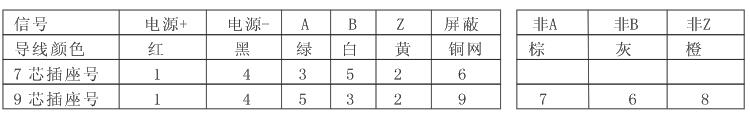

產品詳情技術參數選型資料接線圖

說明書下載>>

ES旋轉編碼器-簡介模塊-1

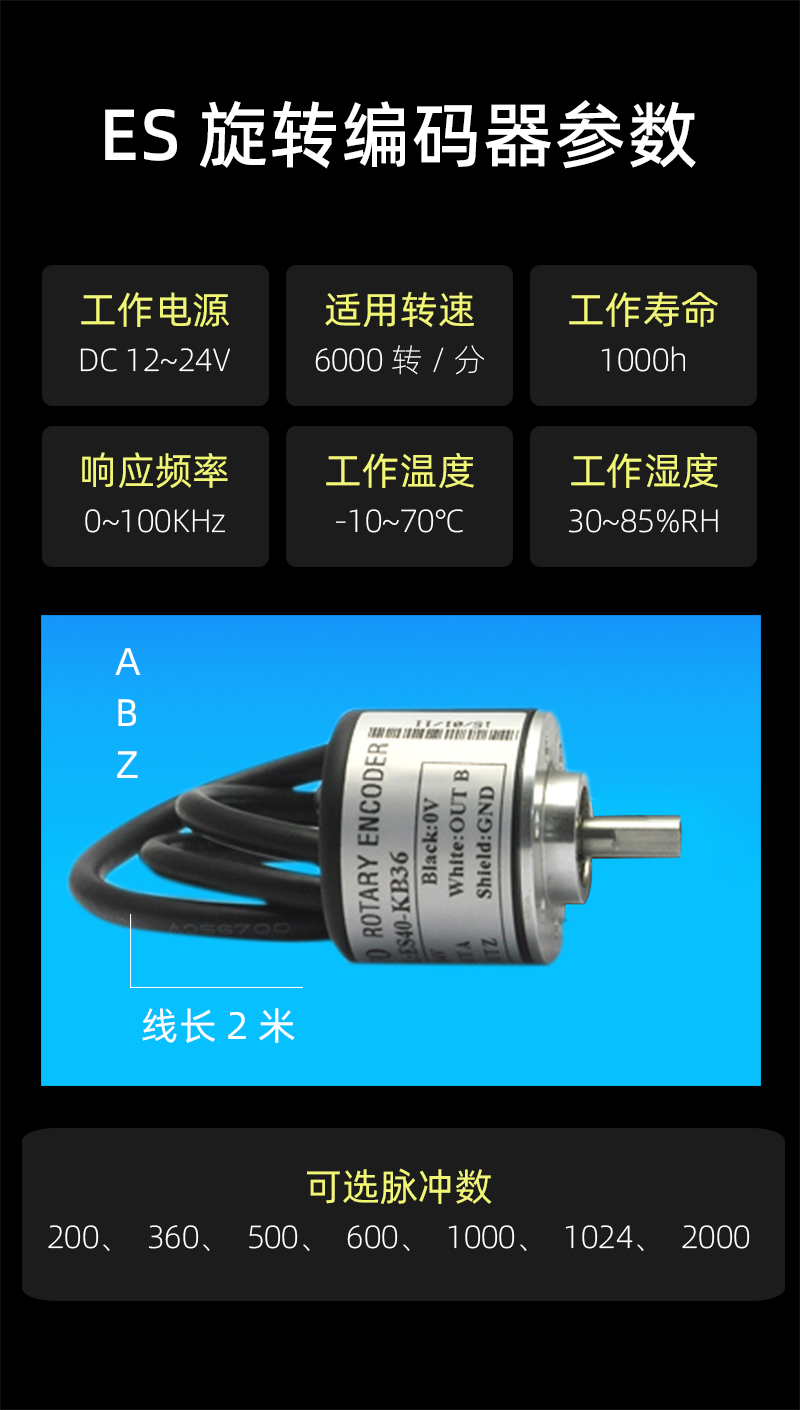

ES旋轉編碼器-參數模塊-2

產品特點：

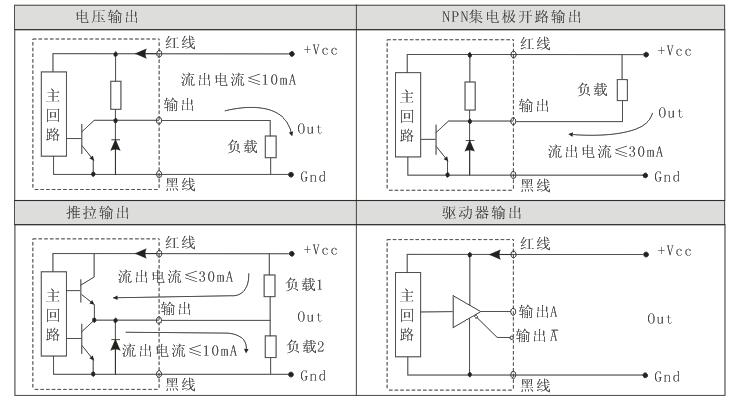

輸出方式接線原理圖

QQ截圖20170215164931

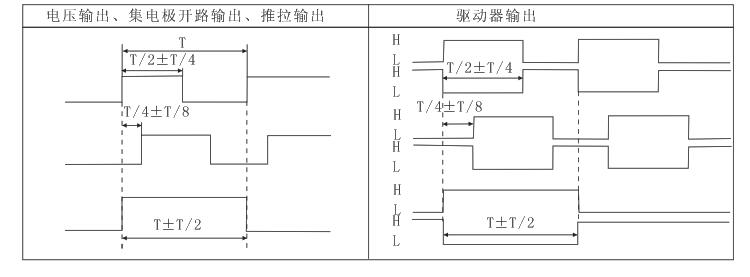

輸出波形

QQ截圖20170215164950

注意事項：

1、光電旋轉編碼器屬于高精密儀器，安裝時嚴禁敲擊、摔打和碰撞，安裝不當影響其的性能和壽命。

2、編碼器實心軸與外部連接應避免剛性連接，而應采用彈性聯軸器，避免用戶軸的串動、跳動，

造成編碼器軸系和碼盤的損壞。

3、安裝空心軸與電機軸應是間隙配合，不能過緊或過松，定位鍵也不得過緊，嚴禁敲打打裝入。
4、應保證編碼器軸與用戶輸出軸的不同軸度＜ 0.02mm ，兩軸線的偏角＜1.5°
5、注意不要超過極限轉速，如超過極限轉速，信號可能會丟失。
6、務必接線正確，錯誤接線會導致內部電路損壞。

旋轉編碼器工作原理旋轉編碼器接線圖長度旋轉編碼器價格旋轉編碼器工作原理旋轉編碼器接線圖旋轉編碼器價格

采購：ES系列-旋轉編碼器

*聯系人：
*手機：
公司名稱：
郵箱：
電話：
地址：
*采購意向：
*驗證碼：

電源電壓	5V DC ±5%、12～24V DC±5%	最大轉速	6000rpm
輸出電壓	高電壓≥85%Vcc、低電平≤0.3V	抗震動	50m/s2、10～200Hz、XYZ方向各2h
消耗電流	≤120 mA	抗沖擊	980m/s2、6ms、XYZ方向各2次
響應頻率	0～100K Hz	防護等級	防水、防油、防塵、IP54
輸出波形	方波	工作壽命	MTBF≥10000h
占空比	0.5T±.1T	工作溫度	-10～70℃
啟動力矩	1.5×10-3 N.m	儲存溫度	-30～85℃
轉動慣量	3.5×10-6Kgm2	工作濕度	30～85%RH(無結露)
最大負荷	徑向：≤20N、軸向：≤10N	產品重量	100g左右
